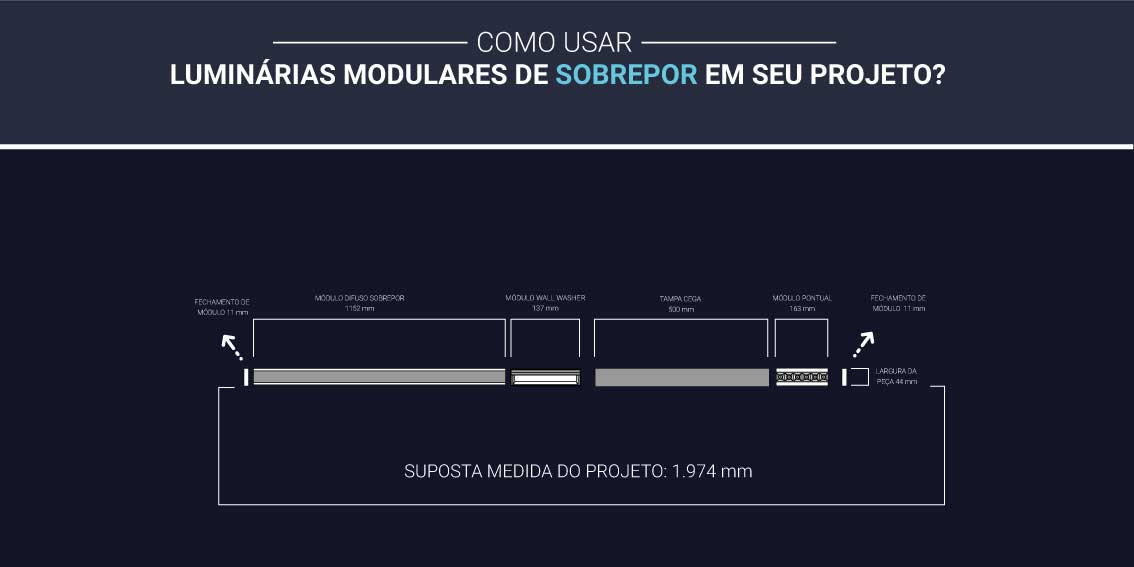

Sistema lineal superpuesto

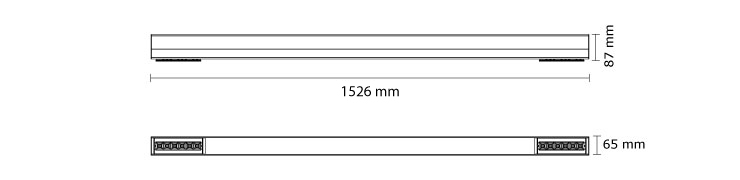

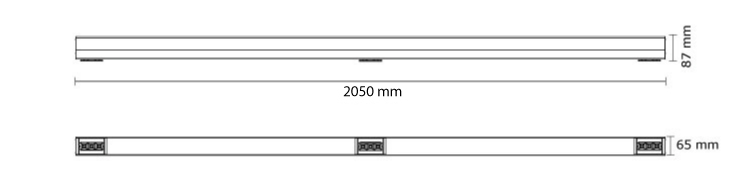

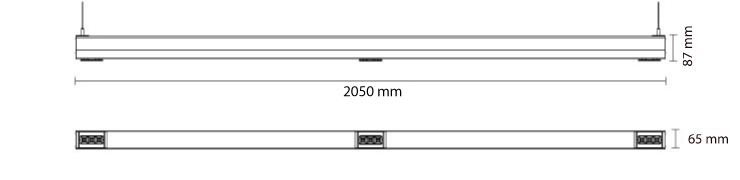

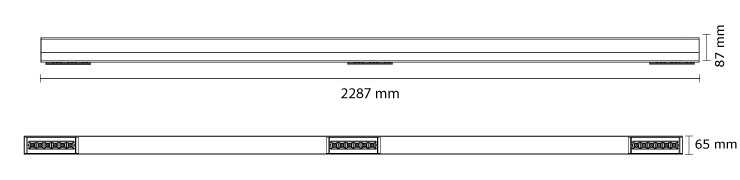

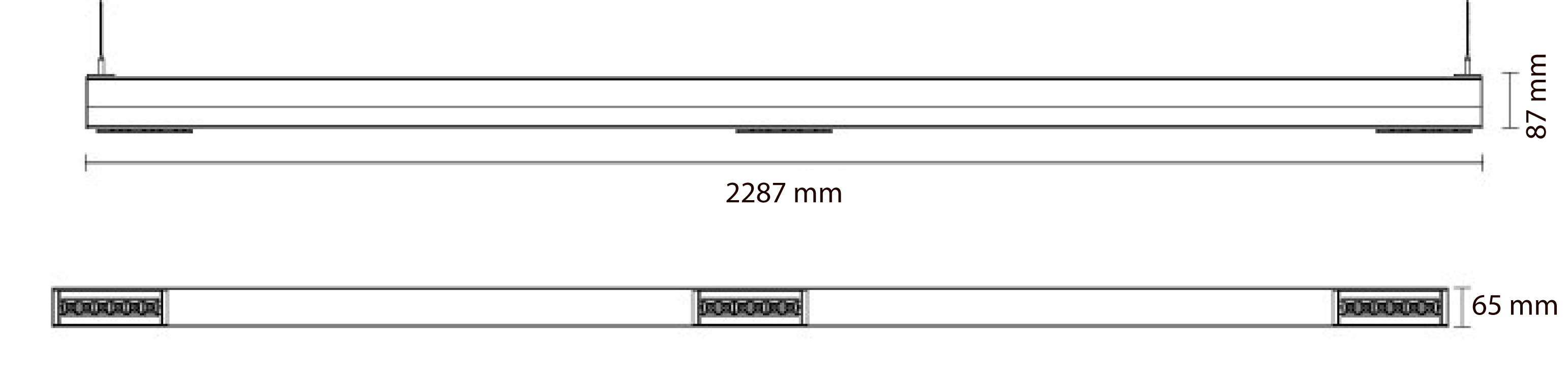

DIMENSIONES FINALES DE LUMINARIA
ANCHO ALTURA Longitud
44 mm 89 mm ELEGIDO SEGÚN LA NECESIDAD DEL PROYECTO



Colores disponibles
blanco 81- Blanca Microtexturizado  80- Blanco/negro Microtexturizado negro  83- Negro Microtexturizado

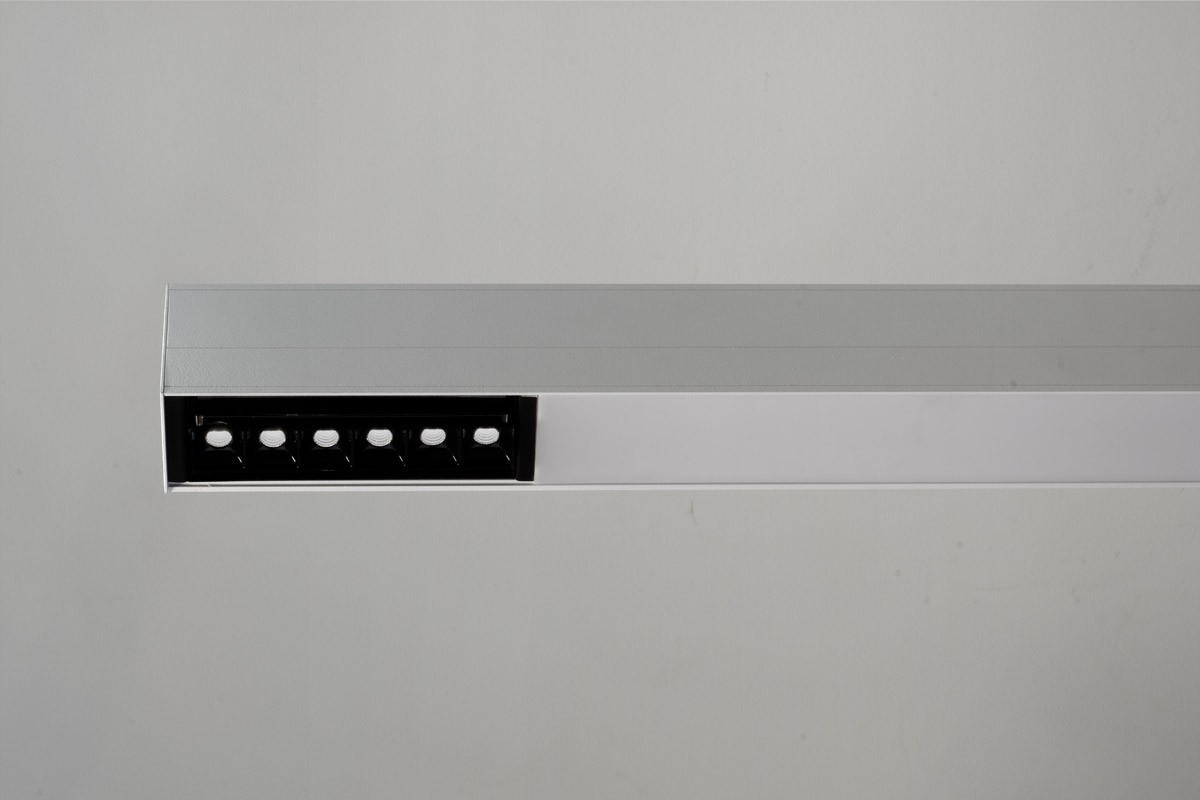

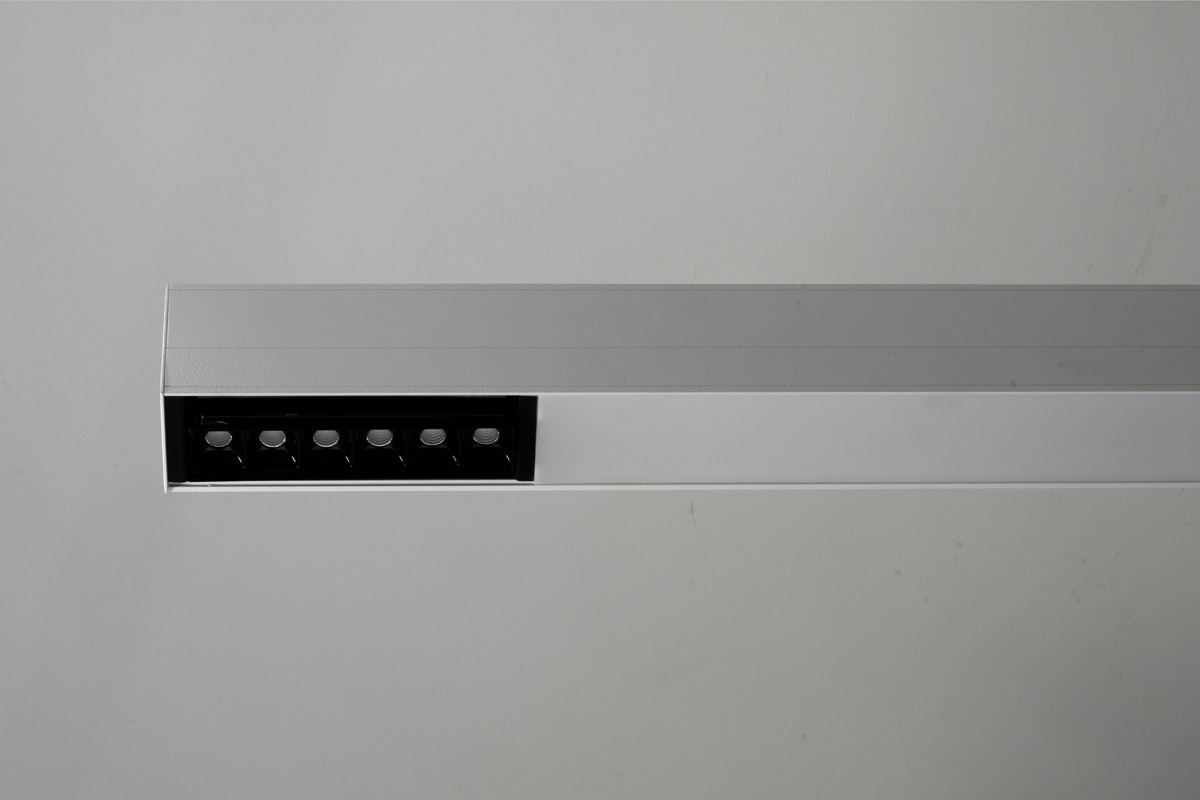

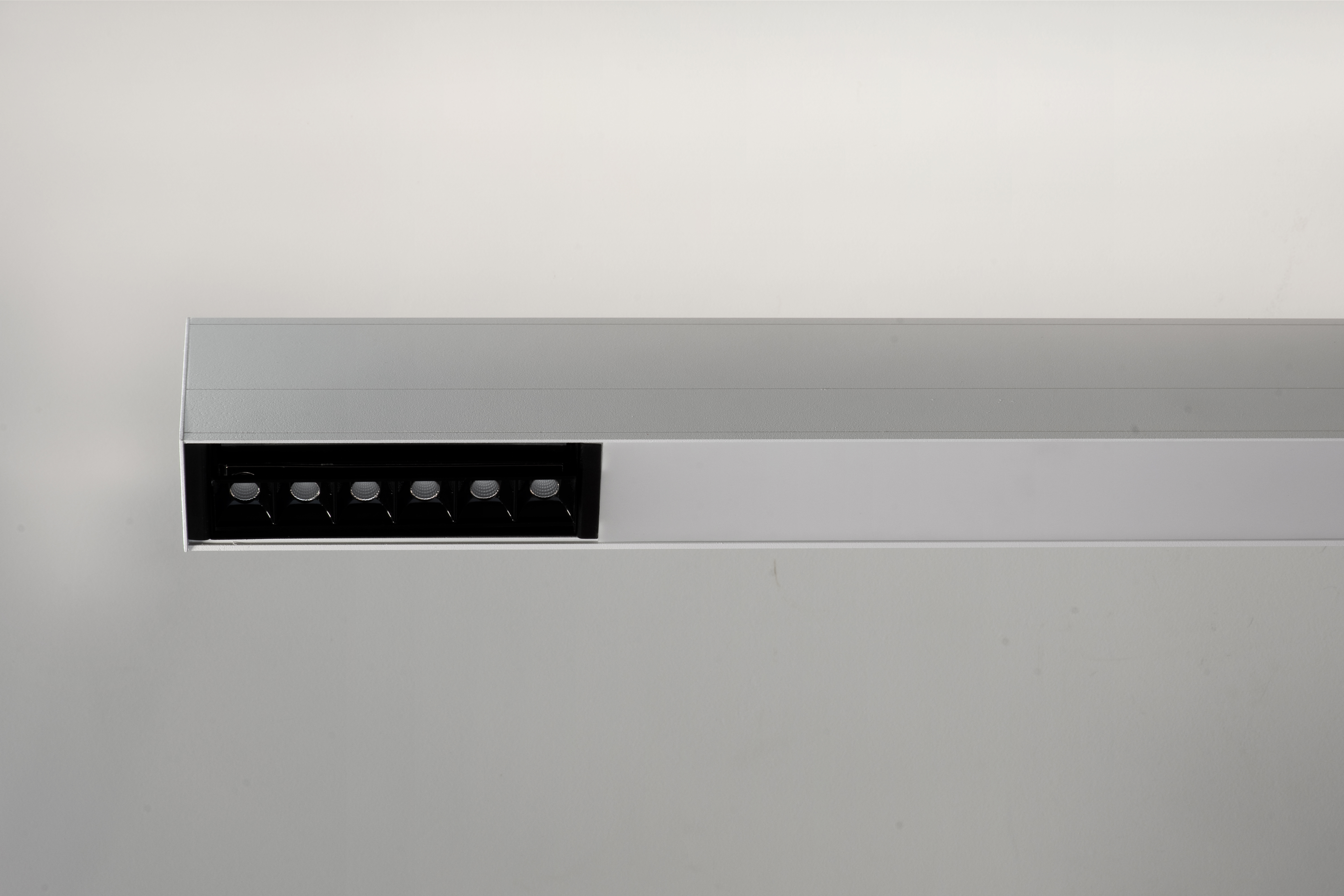

1- módulos Pontuais___________________________

Re fl facetas Etor interna con dispositivo de control del haz equipado con el resplandor (UNIVERSIDAD DE GRANADA <19). control de la unidad de E / S y siguientes para los conductores de alto rendimiento con opciones regulables DALI, 1 un 10V e Triac. salida de luz constante, icker libro fl. LEDs con alta CRI y consistencia de color de alta.

Modelos 5, 1W7 modelos, 3W14 modelos, 5WModelos de 26W
LM W TEMP. Color FACHO TAMAÑO

293

288

303

 5,1 2.700K

12°

34°

48°

 58,5X44mm

319

313

330

 3.000K

12°

34°

48°

356

342

337

 4.000K

12°

34°

48°
LM W TEMP. Color FACHO TAMAÑO

464

478

478

 7,3 2.700K

12°

34°

48°

 84X44mm

525

541

541

 3.000K

12°

34°

48°

550

560

512

 4.000K

12°

34°

48°
LM W TEMP. Color FACHO TAMAÑO

1.027

1.007

940

 14,5 2.700K

12°

34°

48°

 163X44mm

1.142

1.120

1.045

 3.000K

12°

34°

48°

1.208

1.158

1.040

 4.000K

12°

34°

48°
LM W TEMP. Color FACHO TAMAÑO

1.710

1.667

1.529

 26 2.700K

12°

34°

48°

322X44mm



1.967

1.917

1.687

 3.000K

12°

34°

48°

2.175

2.210

1.973

 4.000K

12°

34°

48°
CARACTERÍSTICAS DE LAS PIEZAS
imagen de la parte
 Ángulos de la abertura
Índice de representación de
 Espectros de colores







2- Módulos pared Washer______________________

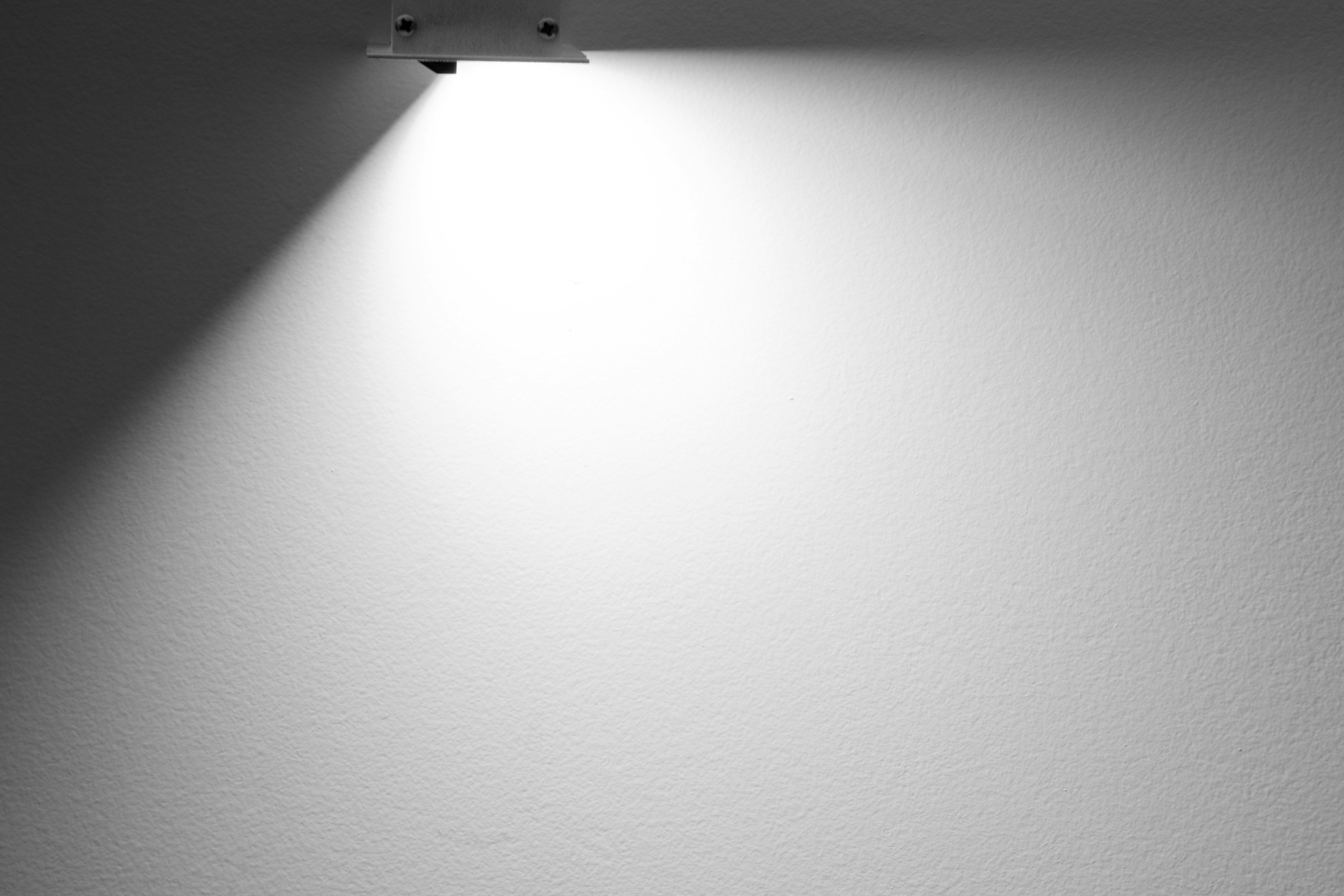

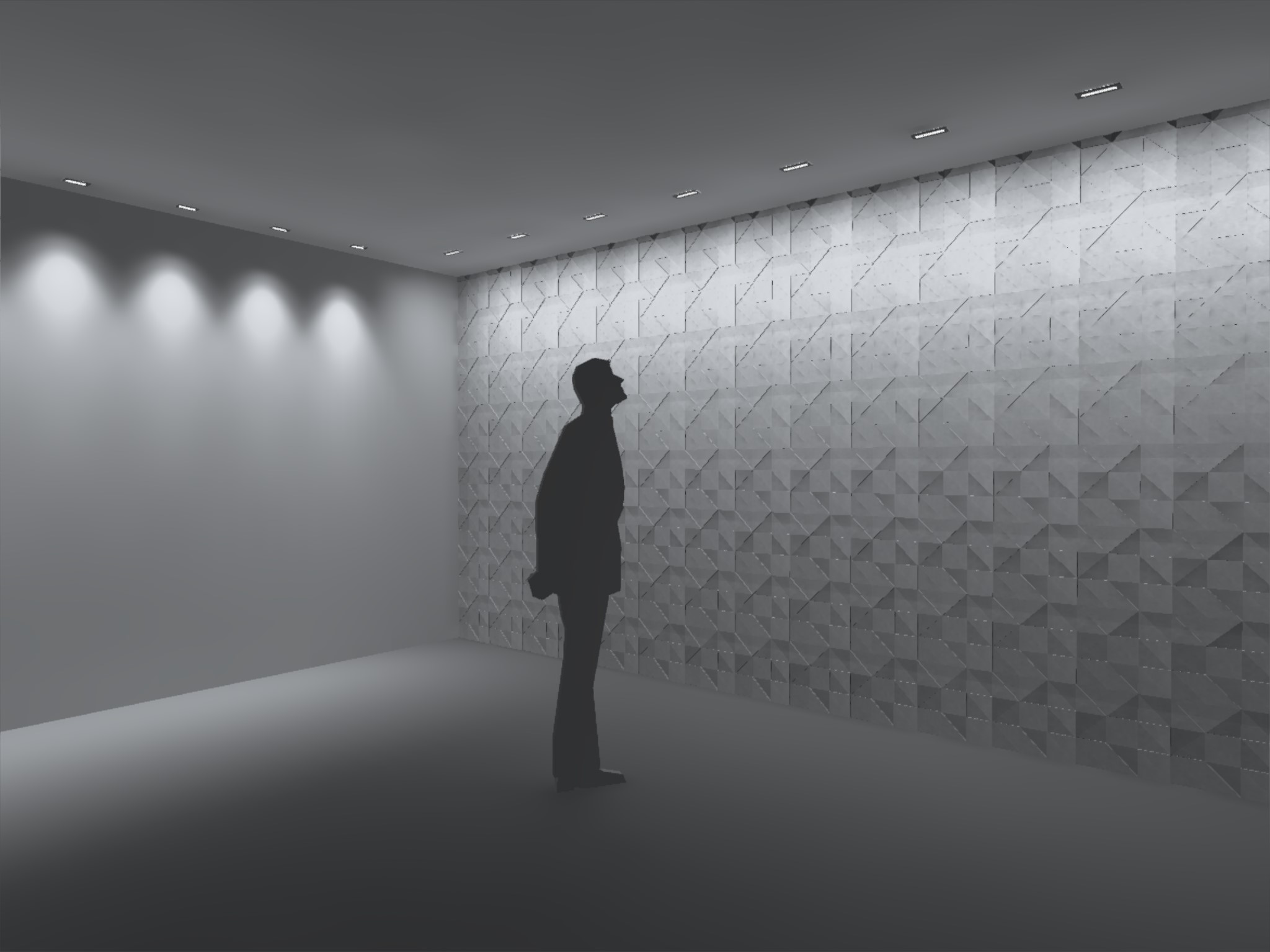

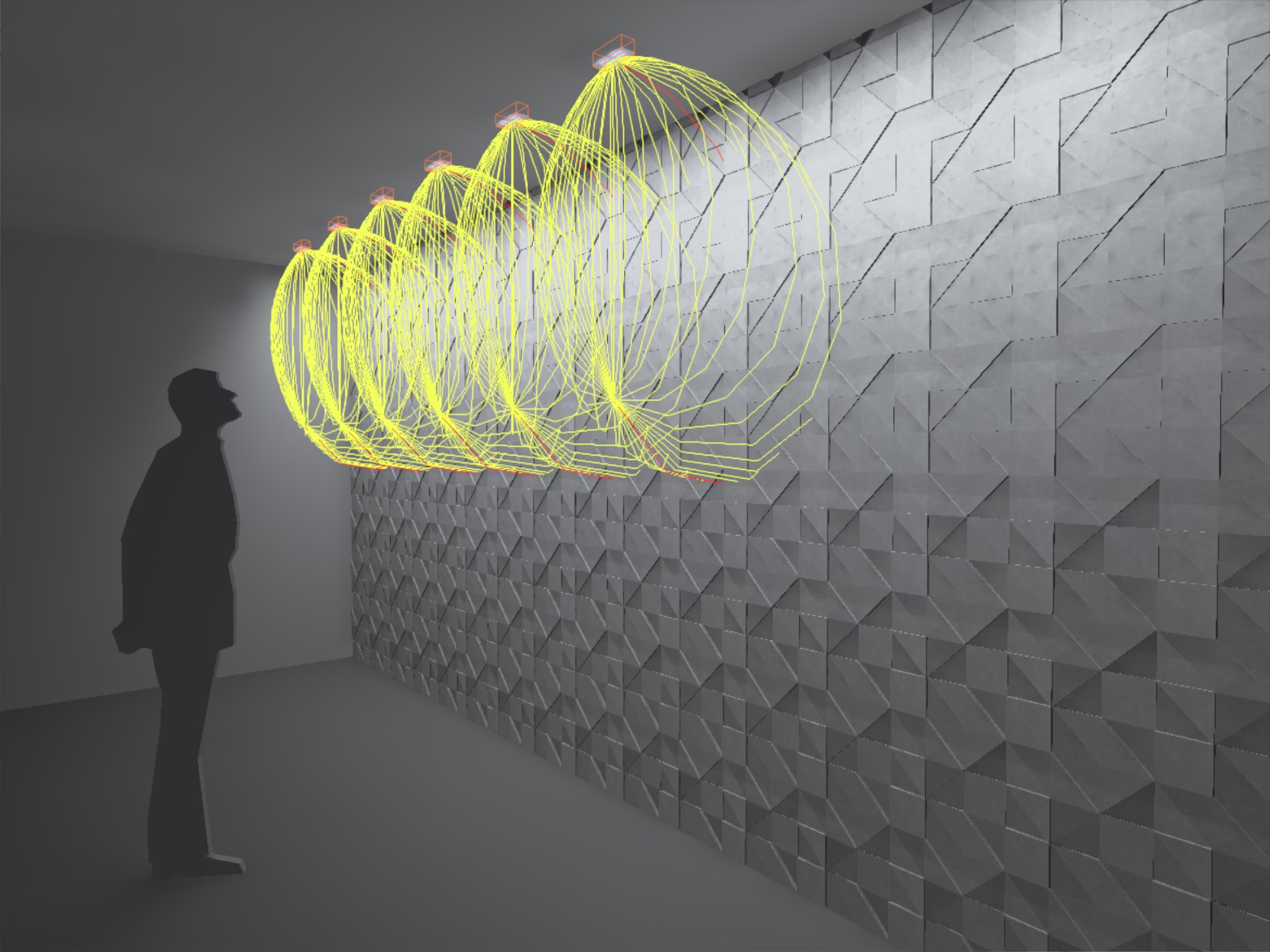

Everglow techo ahuecado arandela de la pared proporciona una iluminación suave y homogénea, a través de un conjunto óptico dedicado, mejorar texturas y detalles arquitectónicos.

Modelos de 12WModelos 24W
Temp. de color Facho Flujo luminoso Potencia tamaño
2.700 K 115° + 70 ° 466 lm 12 W 137X44mm
3.000 K 526 lm
4.000 K 532 lm
Temp. de color Facho Flujo luminoso Potencia tamaño
2.700 K 115° + 70 ° 932 lm 24 W 270X44mm
3.000 K 1.053 lm
4.000 K 1.199 lm



CARACTERÍSTICAS DE LAS PIEZAS
Fotos de piezas
 Ángulos de la abertura
Índice de representación de
 Espectros de colores

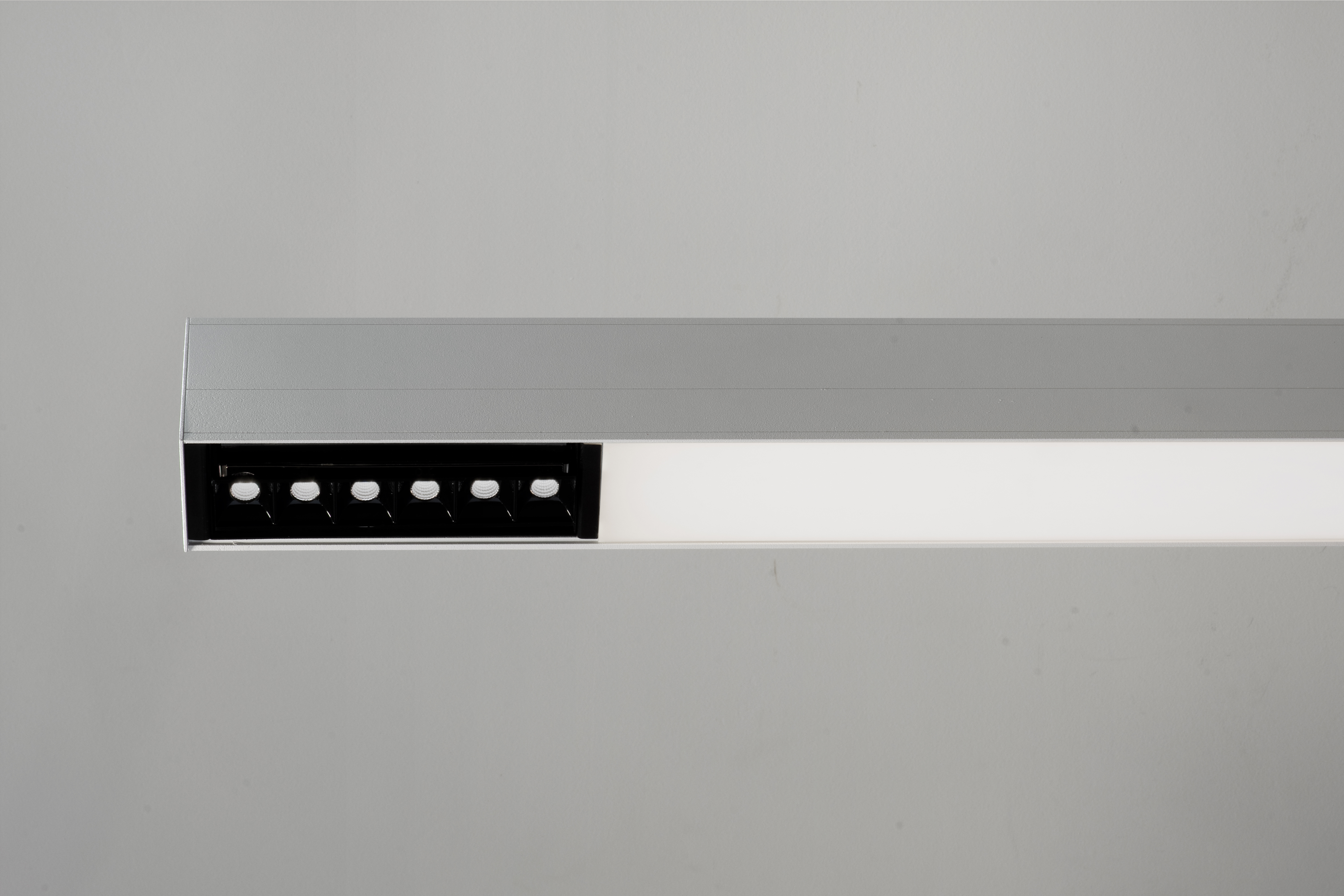

3- Módulos Difusos____________________________

Ideal para su uso en proyectos en los que desee una iluminación suave, agradable. Produce un uniforme, alisado a través de difusor en blanco mate de polímero termoplástico. Construido en Perfil de aluminio, características dimensiones compactas, combinar con cualquier tipo de entorno.

Modelos 1.134 mmModelos 1.694 mmModelos 2.254 mmModelos 2.814 mm
tamaño Estándar Alto flujo
1.134×44 mm TEMP. Color W LM TEMP. Color W LM
2.700k 18.0 1159 2.700k 36 2.318
3.000k 1170 3.000k 2.340
4.000k 1249 4.000k 2.498
tamaño Estándar Alto flujo
1.694×44 mm TEMP. Color W LM TEMP. Color W LM
2.700k 27 1740 2.700k 54 3.480
3.000k 1755 3.000k 3.510
4.000k 1874 4.000k 3.748
tamaño Estándar Alto flujo
2.254×44 mm TEMP. Color W LM TEMP. Color W LM
2.700k 36 2319 2.700k 72 4.638
3.000k 2340 3.000k 4.680
4.000k 2499 4.000k 4.998
tamaño Estándar Alto flujo
2.814×44 mm TEMP. Color W LM TEMP. Color W LM
2.700k 45 2899 2.700k 90 5.798
3.000k 2924 3.000k 5.848
4.000k 3123 4.000k 6.246

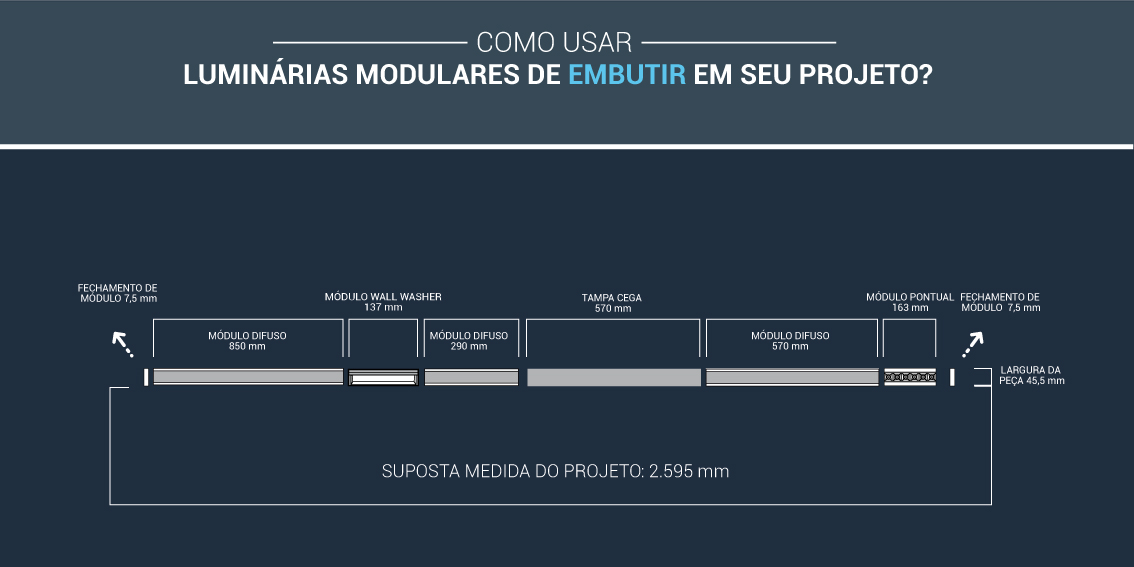

4- cego_________________________________ módulo

Los módulos ciegos son perfectos para dar continuidad a la línea de mezcla lineal Everglow, utilizado en espacios que no requieren iluminación directa o que complementan la estética lineal sin cambiar el flujo luminoso deseado en el espacio.



tamaños sugerencias
Longitud ancho
290 mm 44 mm
570 mm 44 mm
850 mm 44 mm
1130 mm 44 mm







5- Cabeceira___________________________________

El cierre se utiliza para el mejor acabado de la línea Everglow Lineal

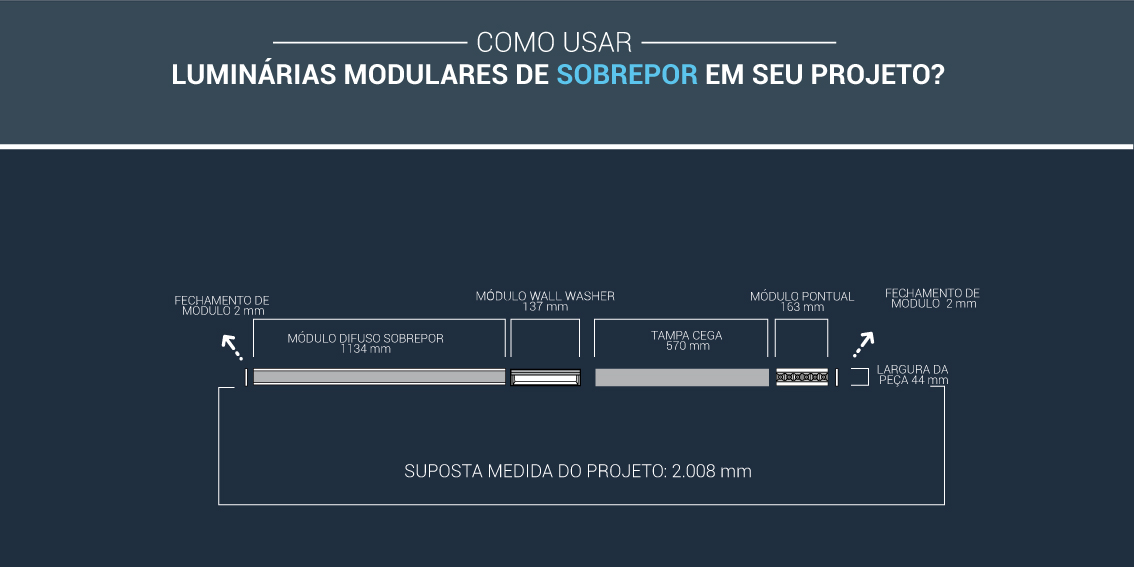

añadir 2 mm (cada lado) para el módulo de bloqueo.

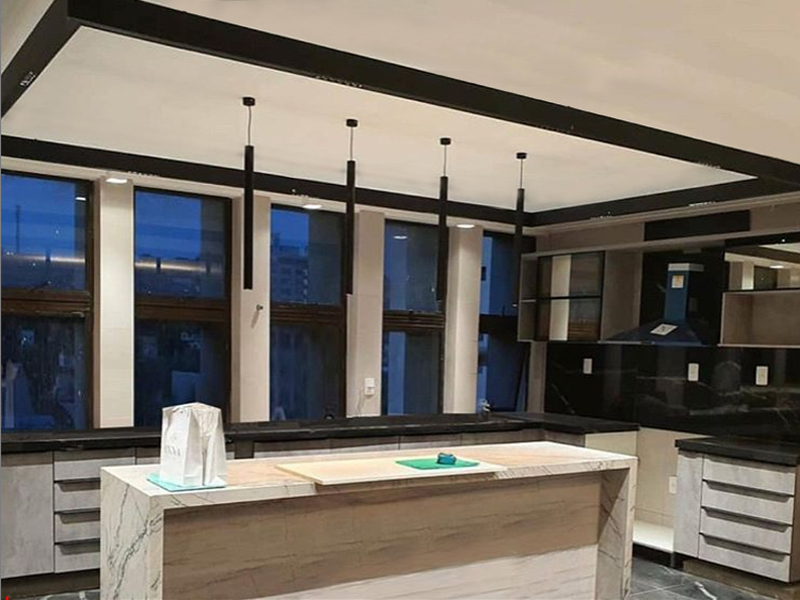

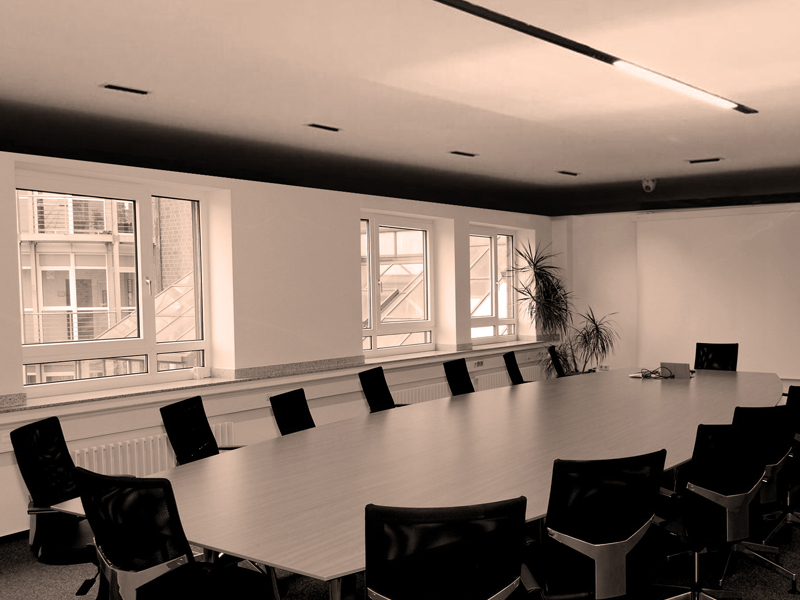

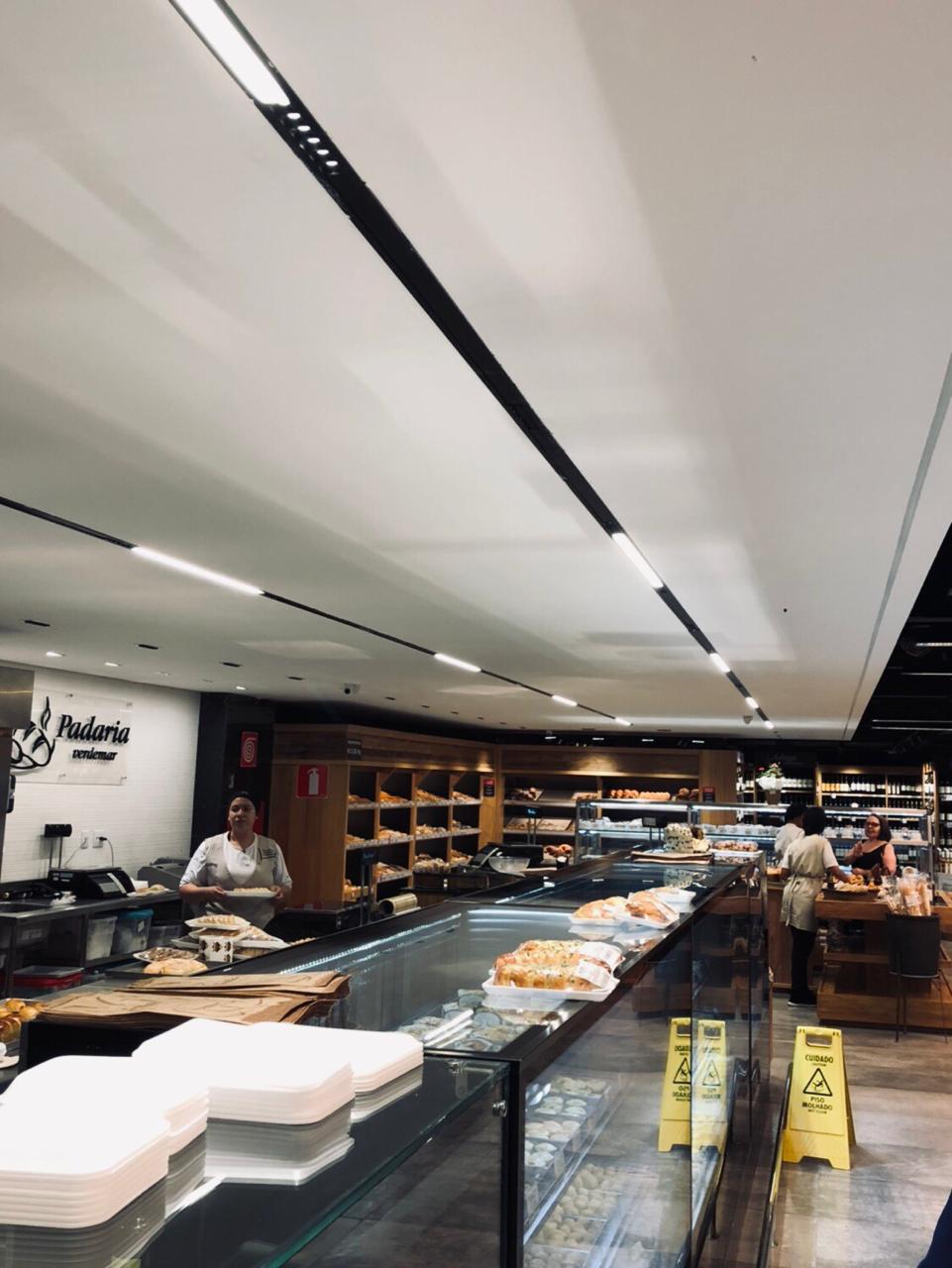

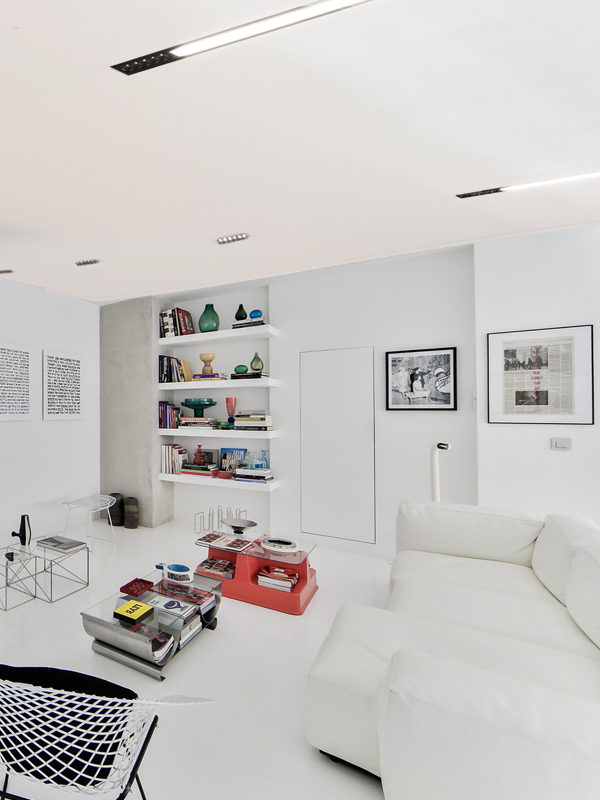

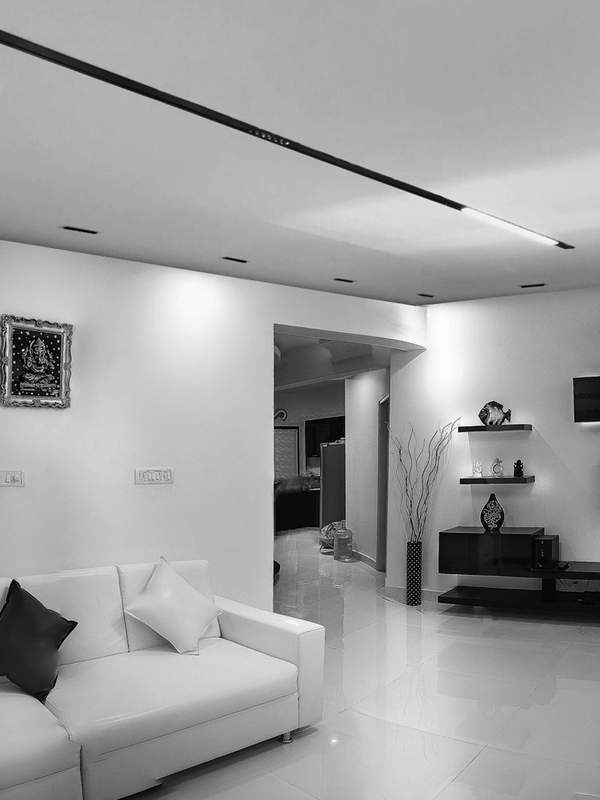

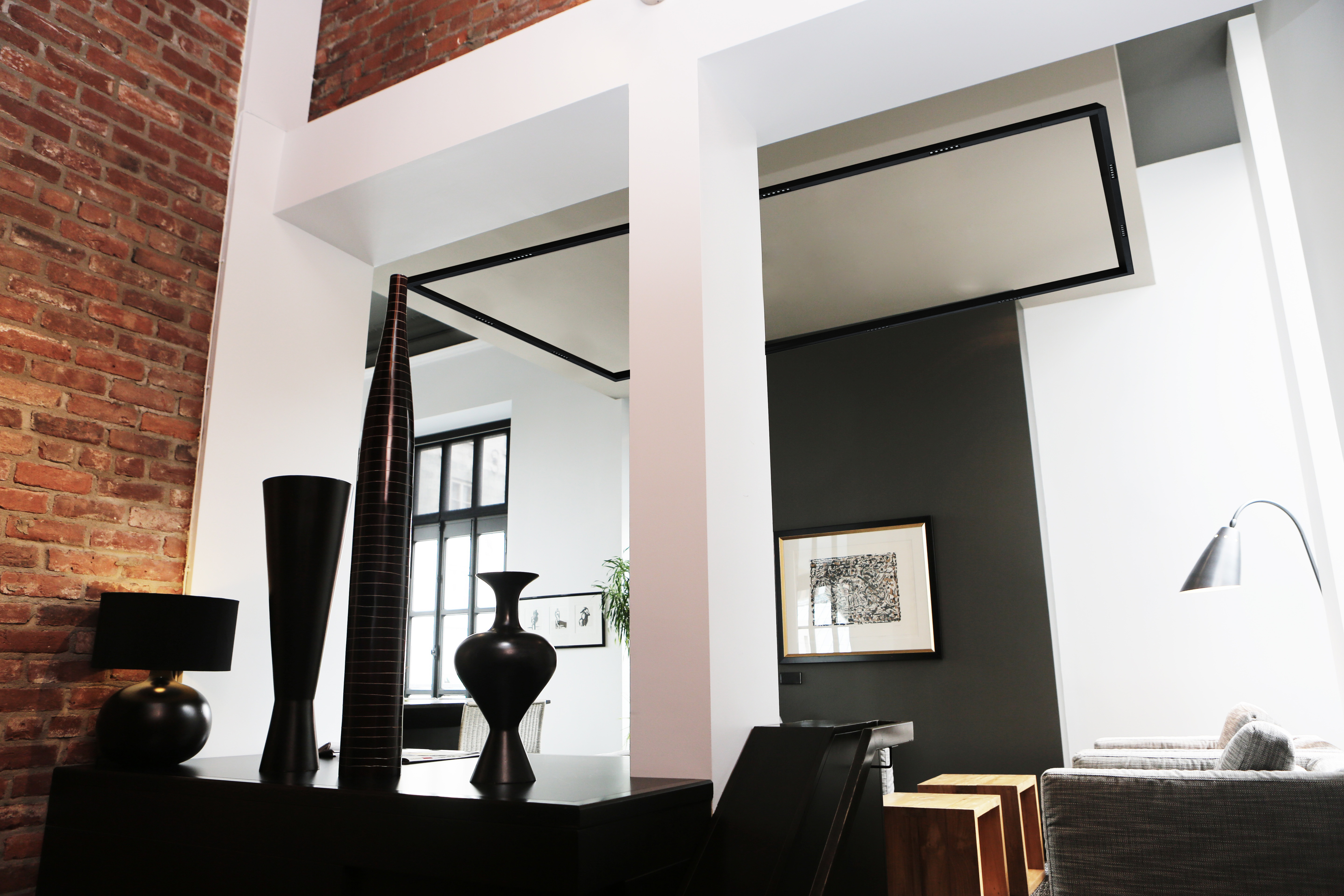

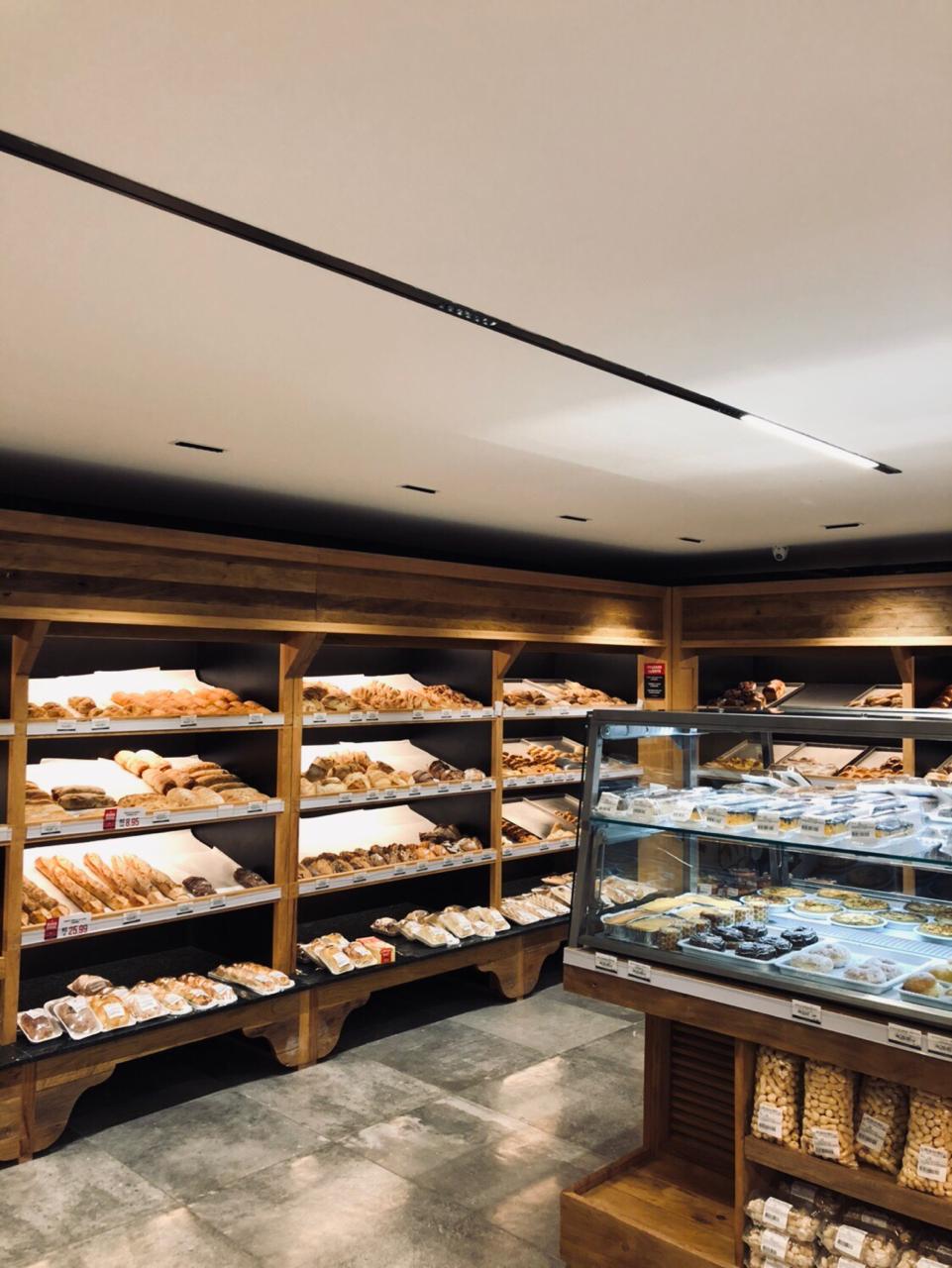

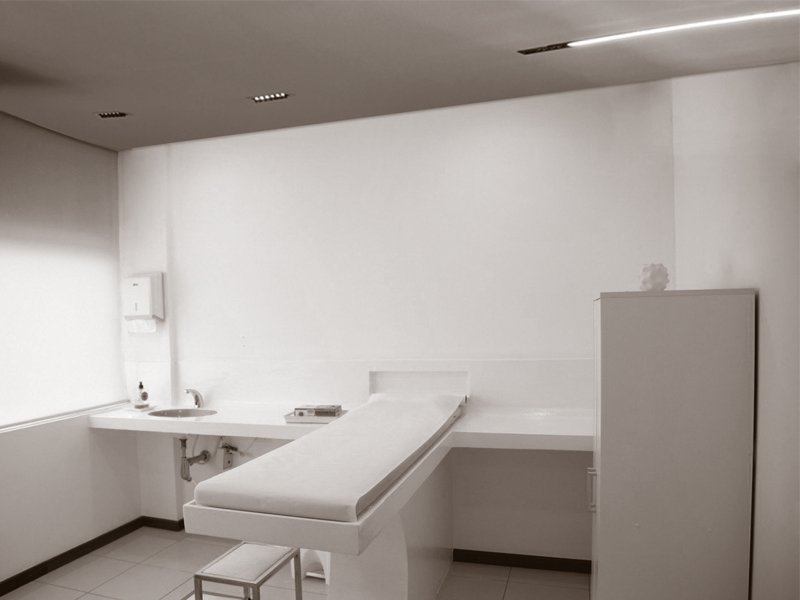

imágenes Aplicadas



Descargar:

Sistema lineal
CADEverglow
