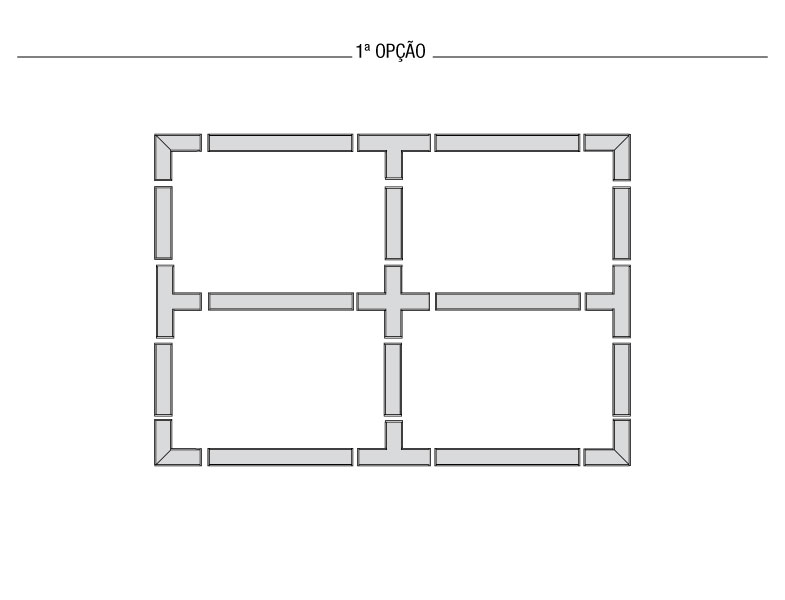

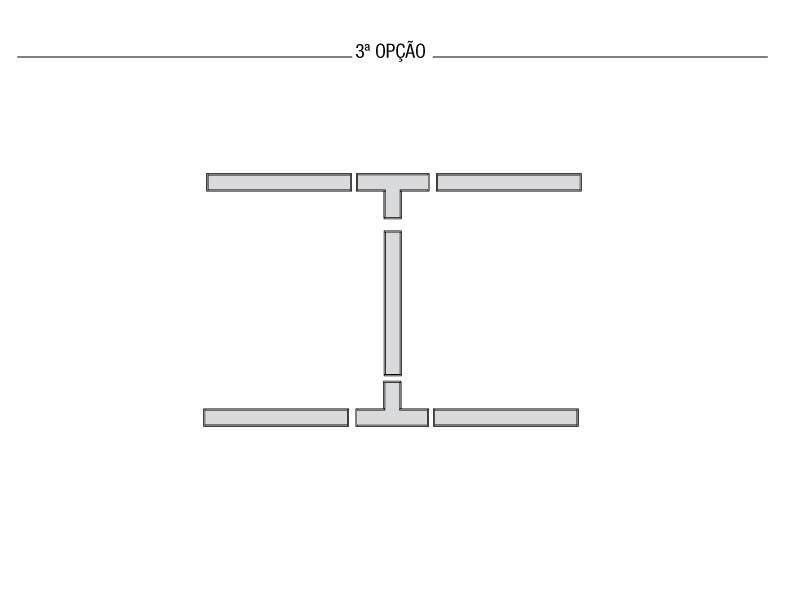

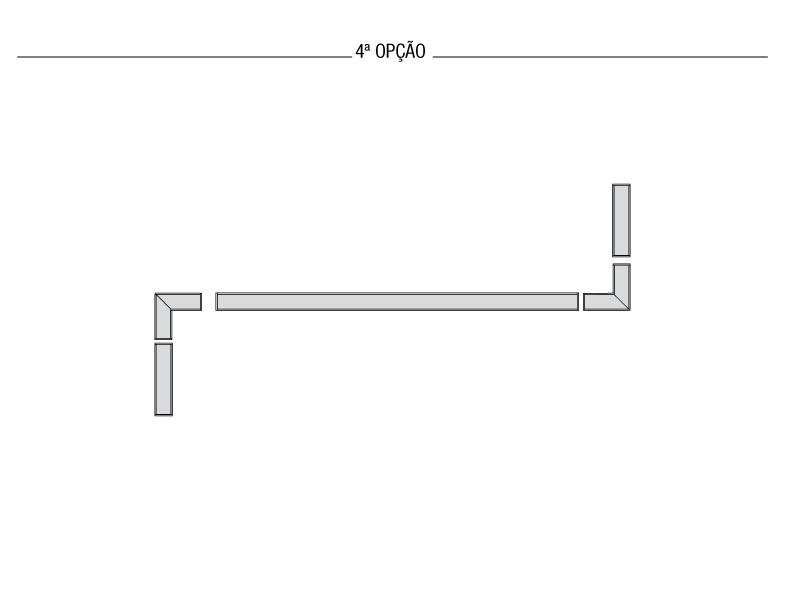

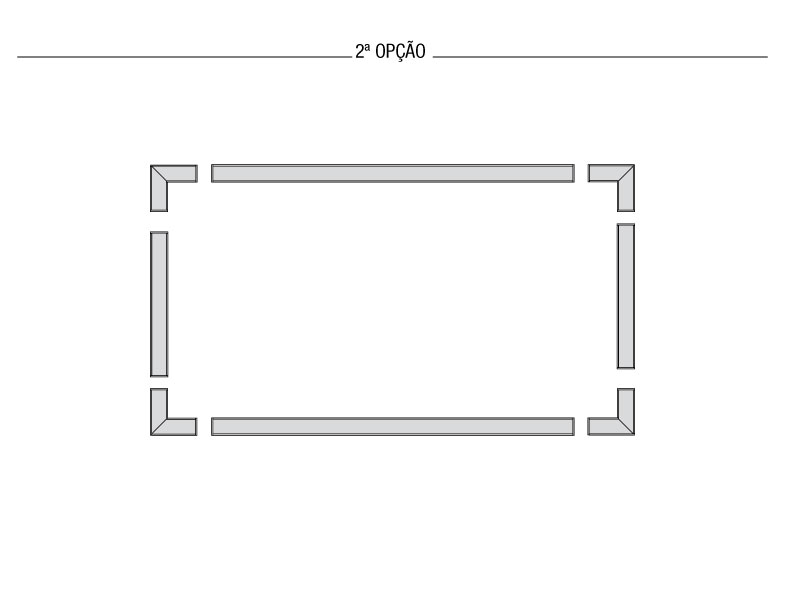

Filleto Modular, opções de instalação para embutir em teto. Esta versão Filleto modular permite maior personalização dos projetos. As junções e módulos lineares podem ser instalados, de forma a criar linhas contínuas retas ou em várias direções. Os módulos e junções são fabricados em perfil de alumínio pintado com tinta eletrostática na cor branca, equipados com barras de LED 2.700, 3000K e 4.000K com difusor em perfil termoplástico.
- Tensão: Bivolt;
- Temperatura de cor: 2700, 3000K e 4000K;
- IRC típico: 80;
- Vida útil > 50.000 h;
- Aplicação interna;
- IP 40.
| Cores disponíveis | |||||||
|---|---|---|---|---|---|---|---|
 |
01 Branco Microtexturizado | ||||||
| CARACTERÍSTICAS DAS PEÇAS | |
| Imagens das peças |
|
| Ângulo de abertura |
|
| TM-30-15 |
|
| Espectros de cores |
|
Modular Junções – Standard
LTX
| DIMENSÕES | TEMP. COR | W | LM | DIMENSÕES | CÓDIGOS |
 |
2.700k | 9,0 | 214 | 315 x 315 mm | EL323127099801XX |
| 3.000K | 9,0 | 222 | EL323130099801XX | ||
| 4.000K | 9,0 | 221 | EL323140099801XX |
| DIMENSÕES | TEMP. COR | W | LM | DIMENSÕES | CÓDIGOS |
 |
2.700k | 9,0 | 321 | 323 x 290 mm | EL323127099803XX |
| 3.000K | 9,0 | 333 | EL323130099803XX | ||
| 4.000K | 9,0 | 332 | EL323140099803XX |
| DIMENSÕES | TEMP. COR | W | LM | DIMENSÕES | CÓDIGOS |
 |
2.700K | 9,0 | 427 | 600 x 580 mm | EL323127099805XX |
| 3.000K | 9,0 | 444 | EL323130099805XX | ||
| 4.000K | 9,0 | 443 | EL323140099805XX |
Modular Junções – High Flux
LTX
DIMENSÕES
TEMP. COR
W
LM
DIMENSÕES
CÓDIGOS
2.700K
18
427
315 x 315 mm
EL323127099841XX
3.000K
18
427
EL323130099841XX
4.000K
18
451
EL323140099841XX
DIMENSÕES
TEMP. COR
W
LM
DIMENSÕES
CÓDIGOS
2.700K
18
640
323 x 290 mm
EL323127099843XX
3.000K
18
640
EL323130099843XX
4.000K
18
677
EL323140099843XX
DIMENSÕES
TEMP. COR
W
LM
DIMENSÕES
CÓDIGOS
2.700K
18
853
600 x 580 mm
EL323127099845XX
3.000K
18
853
EL323130099845XX
4.000K
18
902
EL323140099845XX

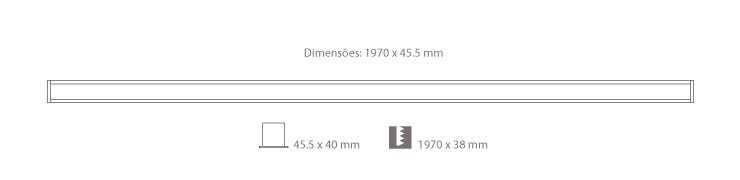

Embutido de Teto Modular Linear – Standard
Modelos 4.5 WModelos 9,0 WModelos 13,5 WModelos 18,0 WModelos 22,5 WModelos 27,0 WModelos 31,5 WModelos 36,0 W
DIMENSÕES
V
W
LM
TEMP. COR
CÓDIGOS
100 – 264
4.5
217
2.700K
EL323127099016XX
219
3.000K
EL323130099016XX
229
4.000K
EL323140099016XX
DIMENSÕES
V
W
LM
TEMP. COR
CÓDIGOS
100 – 264
9,0
496
2.700K
EL323127099011XX
500
3.000K
EL323130099011XX
541
4.000K
EL323140099011XX
DIMENSÕES
V
W
LM
TEMP. COR
CÓDIGOS
100 – 264
13,5
744
2.700K
EL323127099017XX
750
3.000K
EL323130099017XX
801
4.000K
EL323140099017XX
DIMENSÕES
V
W
LM
TEMP. COR
CÓDIGOS
100 – 264
18,0
992
2.700K
EL323127099012XX
1.001
3.000K
EL323130099012XX
1.081
4.000K
EL323140099012XX
DIMENSÕES
V
W
LM
TEMP. COR
CÓDIGOS
100 – 264
22,5
1.240
2.700K
EL323127099018XX
1.251
3.000K
EL323130099018XX
1.335
4.000K
EL323140099018XX
DIMENSÕES
V
W
LM
TEMP. COR
CÓDIGOS
100 – 264
27,0
1.488
2.700K
EL323127099013XX
1.501
3.000K
EL323130099013XX
1.603
4.000K
EL323140099013XX
DIMENSÕES
V
W
LM
TEMP. COR
CÓDIGOS
100 – 264
31,5
1.736
2.700K
EL323127099019XX
1.751
3.000K
EL323130099019XX
1.870
4.000K
EL323140099019XX
DIMENSÕES
V
W
LM
TEMP. COR
CÓDIGOS
100 – 264
36,0
1.984
2.700K
EL323127099014XX
2.001
3.000K
EL323130099014XX
2.137
4.000K
EL323140099014XX
Embutido de Teto Modular Linear – High Flux
Modelos 9.0 WModelos 18,0 WModelos 27,0 WModelos 36,0 W
DIMENSÕES
V
W
LM
TEMP. COR
CÓDIGOS
100 – 264
9.0
446
2.700K
EL323127099046XX
414
3.000K
EL323130099046XX
430
4.000K
EL323140099046XX
DIMENSÕES
V
W
LM
TEMP. COR
CÓDIGOS
100 – 264
18,0
1018
2.700K
EL323127099041XX
945
3.000K
EL323130099041XX
1.015
4.000K
EL323140099041XX
DIMENSÕES
V
W
LM
TEMP. COR
CÓDIGOS
100 – 264
27,0
1528
2.700K
EL323127099047XX
1.418
3.000K
EL323130099047XX
1.506
4.000K
EL323140099047XX
DIMENSÕES
V
W
LM
TEMP. COR
CÓDIGOS
100 – 264
36,0
2.037
2.700K
EL323127099042XX
1.891
3.000K
EL323130099042XX
2.008
4.000K
EL323140099042XX
Ponteira de acabamento
LTX
| DIMENSÕES | TEMP. COR | W | LM | DIMENSÕES | CÓDIGOS |
| |
2.700K | 18 | 427 | 315 x 315 mm | EL323127099841XX |
| 3.000K | 18 | 427 | EL323130099841XX | ||
| 4.000K | 18 | 451 | EL323140099841XX |
| DIMENSÕES | TEMP. COR | W | LM | DIMENSÕES | CÓDIGOS |
| |
2.700K | 18 | 640 | 323 x 290 mm | EL323127099843XX |
| 3.000K | 18 | 640 | EL323130099843XX | ||
| 4.000K | 18 | 677 | EL323140099843XX |
| DIMENSÕES | TEMP. COR | W | LM | DIMENSÕES | CÓDIGOS |
| |
2.700K | 18 | 853 | 600 x 580 mm | EL323127099845XX |
| 3.000K | 18 | 853 | EL323130099845XX | ||
| 4.000K | 18 | 902 | EL323140099845XX |
Modelos 4.5 WModelos 9,0 WModelos 13,5 WModelos 18,0 WModelos 22,5 WModelos 27,0 WModelos 31,5 WModelos 36,0 W
| DIMENSÕES | ||||
| |
||||
| V | W | LM | TEMP. COR | CÓDIGOS |
| 100 – 264 | 4.5 | 217 | 2.700K | EL323127099016XX |
| 219 | 3.000K | EL323130099016XX | ||
| 229 | 4.000K | EL323140099016XX | ||
| DIMENSÕES | ||||
| |
||||
| V | W | LM | TEMP. COR | CÓDIGOS |
| 100 – 264 | 9,0 | 496 | 2.700K | EL323127099011XX |
| 500 | 3.000K | EL323130099011XX | ||
| 541 | 4.000K | EL323140099011XX | ||
| DIMENSÕES | ||||
| |
||||
| V | W | LM | TEMP. COR | CÓDIGOS |
| 100 – 264 | 13,5 | 744 | 2.700K | EL323127099017XX |
| 750 | 3.000K | EL323130099017XX | ||
| 801 | 4.000K | EL323140099017XX | ||
| DIMENSÕES | ||||
| |
||||
| V | W | LM | TEMP. COR | CÓDIGOS |
| 100 – 264 | 18,0 | 992 | 2.700K | EL323127099012XX |
| 1.001 | 3.000K | EL323130099012XX | ||
| 1.081 | 4.000K | EL323140099012XX | ||
| DIMENSÕES | ||||
| |
||||
| V | W | LM | TEMP. COR | CÓDIGOS |
| 100 – 264 | 22,5 | 1.240 | 2.700K | EL323127099018XX |
| 1.251 | 3.000K | EL323130099018XX | ||
| 1.335 | 4.000K | EL323140099018XX | ||
| DIMENSÕES | ||||
|
||||
| V | W | LM | TEMP. COR | CÓDIGOS |
| 100 – 264 | 27,0 | 1.488 | 2.700K | EL323127099013XX |
| 1.501 | 3.000K | EL323130099013XX | ||
| 1.603 | 4.000K | EL323140099013XX | ||
| DIMENSÕES | ||||
| |
||||
| V | W | LM | TEMP. COR | CÓDIGOS |
| 100 – 264 | 31,5 | 1.736 | 2.700K | EL323127099019XX |
| 1.751 | 3.000K | EL323130099019XX | ||
| 1.870 | 4.000K | EL323140099019XX | ||
| DIMENSÕES | ||||
|
||||
| V | W | LM | TEMP. COR | CÓDIGOS |
| 100 – 264 | 36,0 | 1.984 | 2.700K | EL323127099014XX |
| 2.001 | 3.000K | EL323130099014XX | ||
| 2.137 | 4.000K | EL323140099014XX | ||
Embutido de Teto Modular Linear – High Flux
Modelos 9.0 WModelos 18,0 WModelos 27,0 WModelos 36,0 W
DIMENSÕES
V
W
LM
TEMP. COR
CÓDIGOS
100 – 264
9.0
446
2.700K
EL323127099046XX
414
3.000K
EL323130099046XX
430
4.000K
EL323140099046XX
DIMENSÕES
V
W
LM
TEMP. COR
CÓDIGOS
100 – 264
18,0
1018
2.700K
EL323127099041XX
945
3.000K
EL323130099041XX
1.015
4.000K
EL323140099041XX
DIMENSÕES
V
W
LM
TEMP. COR
CÓDIGOS
100 – 264
27,0
1528
2.700K
EL323127099047XX
1.418
3.000K
EL323130099047XX
1.506
4.000K
EL323140099047XX
DIMENSÕES
V
W
LM
TEMP. COR
CÓDIGOS
100 – 264
36,0
2.037
2.700K
EL323127099042XX
1.891
3.000K
EL323130099042XX
2.008
4.000K
EL323140099042XX
Ponteira de acabamento
Modelos 9.0 WModelos 18,0 WModelos 27,0 WModelos 36,0 W
| DIMENSÕES | ||||
| |
||||
| V | W | LM | TEMP. COR | CÓDIGOS |
| 100 – 264 | 9.0 | 446 | 2.700K | EL323127099046XX |
| 414 | 3.000K | EL323130099046XX | ||
| 430 | 4.000K | EL323140099046XX | ||
| DIMENSÕES | ||||
| |
||||
| V | W | LM | TEMP. COR | CÓDIGOS |
| 100 – 264 | 18,0 | 1018 | 2.700K | EL323127099041XX |
| 945 | 3.000K | EL323130099041XX | ||
| 1.015 | 4.000K | EL323140099041XX | ||
| DIMENSÕES | ||||
| |
||||
| V | W | LM | TEMP. COR | CÓDIGOS |
| 100 – 264 | 27,0 | 1528 | 2.700K | EL323127099047XX |
| 1.418 | 3.000K | EL323130099047XX | ||
| 1.506 | 4.000K | EL323140099047XX | ||
| DIMENSÕES | ||||
|
||||
| V | W | LM | TEMP. COR | CÓDIGOS |
| 100 – 264 | 36,0 | 2.037 | 2.700K | EL323127099042XX |
| 1.891 | 3.000K | EL323130099042XX | ||
| 2.008 | 4.000K | EL323140099042XX | ||
Necessário para fechamento de linha na Filleto Modular (Teto) e Filleto Modular (Arandela), o fechamento acompanha 3 parafusos.
| DIMENSÕES | CÓDIGO |
 |
EL323100999811XX |
Sugestões de aplicações:

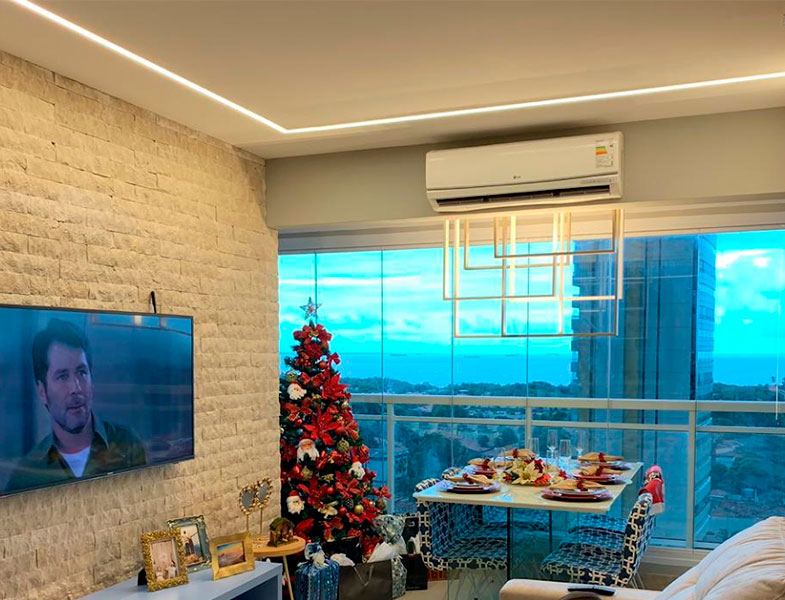

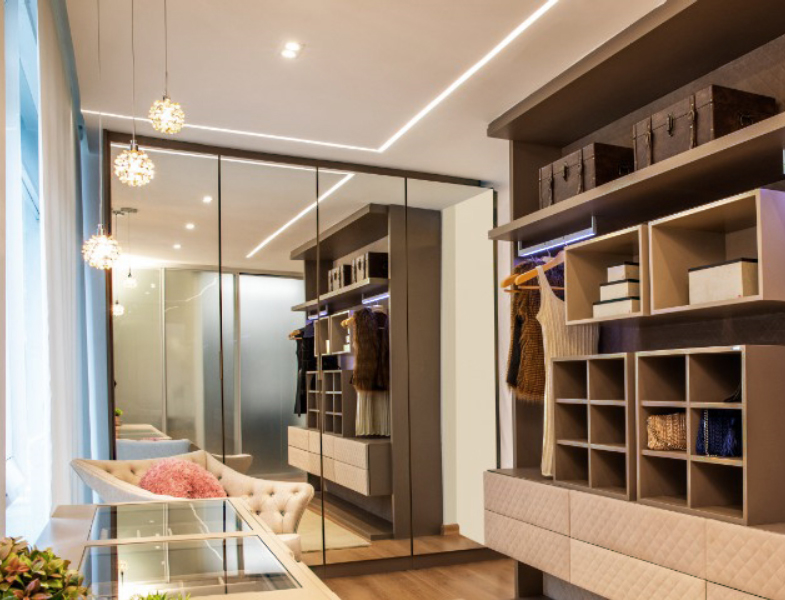

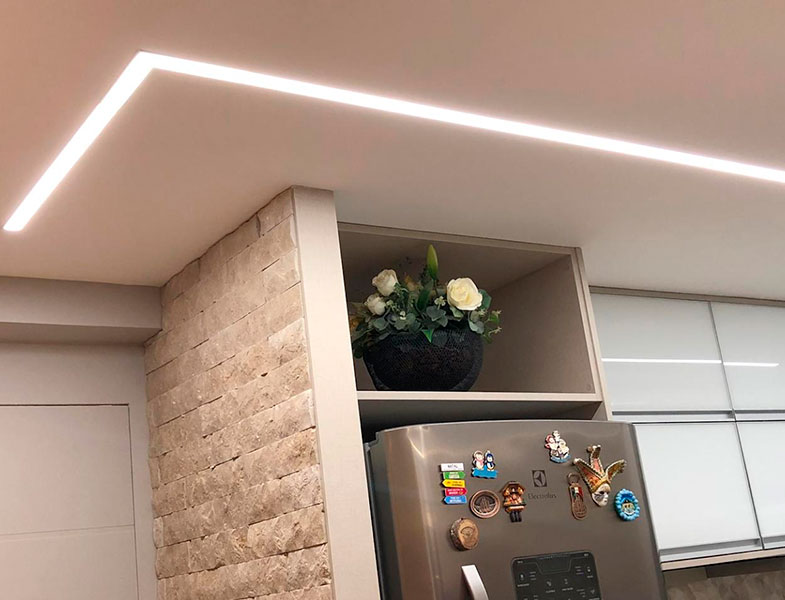

Imagens aplicadas:
